説明書【ANTARESカーボンクランク】取付方法
by: 奥平 総帆
Contents
ANTARES カーボンクランク取付方法
本製品の取り付けにあたっては、以下の取り付け方法を必ず熟読し、内容を十分に理解したうえで作業を行ってください。
本作業に不安がある場合、または専門知識・工具をお持ちでない場合は、使用者自身の判断で作業を行わず、最寄りのワイズロード店舗にて、専門スタッフへ取り付けをご依頼ください。
付属品

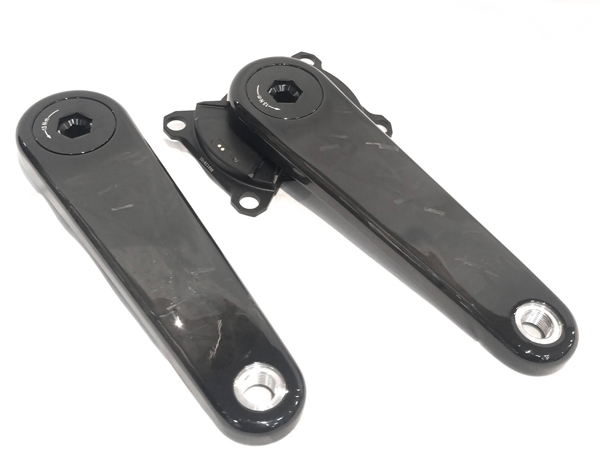

- クランクアーム（左右）各1本
- 24mm チタニウムスピンドル 1本
- 調整用スペーサー（0.5mm／1mm／1.5mm）各1枚
- ギア側スペーサー 1枚
- ペダルワッシャー（左右）計2台
※付属品に不足や異常がある場合は、取り付け作業を行わないでください。
使用する工具・ケミカル
工具
- 10mm 六角レンチ
- 2mm 六角レンチ
- ボトムブラケットツール（Park Tool 製 BBT-22 など）
- トルクレンチ（最大 50N・m の測定が可能なもの）
ケミカル
- PARKTOOL ( パークツール ) ASC-1 焼付き防止剤
- シマノ プレミアムグリス
スパイダーアームの取り付け
スパイダーアームの取付形状は EASTON 互換です。
付属のスパイダーを使用しない場合は、必ず EASTON 互換品を使用してください。
①右クランクに取り付けられているロックリングを取り外します。

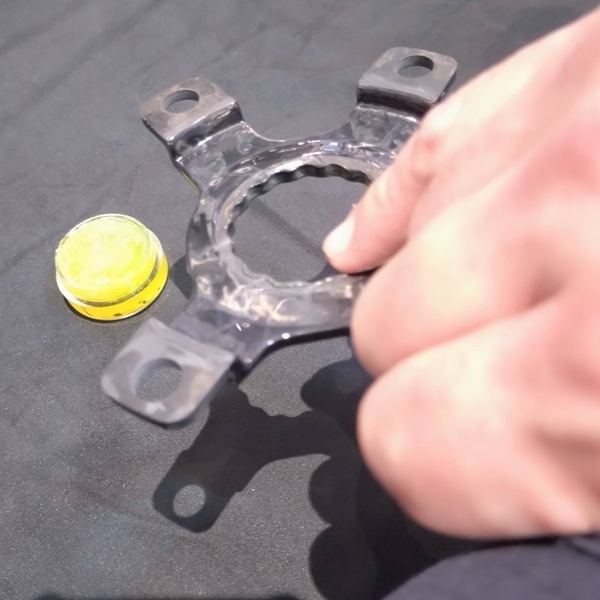

②走行時に音がする、はめ合いがきつすぎる場合はスパイダーアームの勘合部に、プレミアムグリスを薄く塗布します。
③スパイダーアームを正しい向きでクランクアームに挿入します。
④スパイダーの向きについて
- カーボンスパイダーの場合、チェーンリングボルト間隔が広い部分を、クランクアームの向きに合わせてください。
- 挿入時に抵抗がある場合は、無理に押し込まず、少しずつ確実に奥まで挿入してください。
⑤細かいネジなのでいきなり工具で回さず指である程度回して入れます。
⑥ボトムブラケットツールおよびトルクレンチを使用して締め付けます。
締付トルク
- カーボンスパイダー使用時：35N・m
- SIGEYI パワーメーター使用時：40N・m
※その他のスパイダーを使用する場合は、各メーカーが指定するトルク値および取付手順に従ってください。

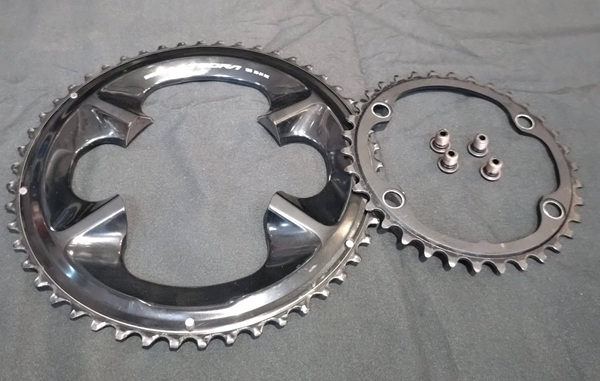

チェーンリングの取付 例：シマノチェーンリング

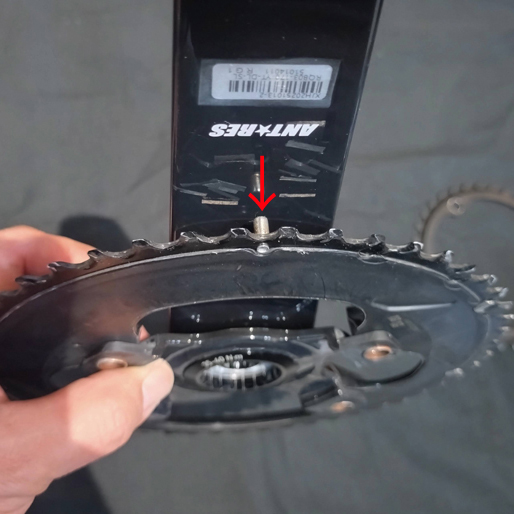

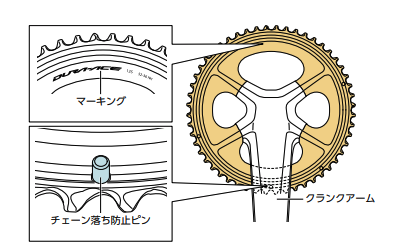

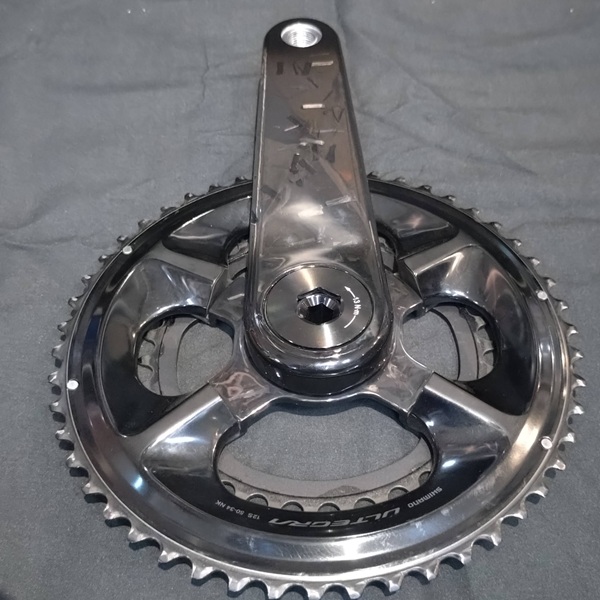

①アウターチェーンリング
- モデル名・歯数などのマーキングがある面を外側に向けます。
- チェーン落下防止ピン（突起）が、クランクアームの内側を向くように配置してください。
- 防止ピンは、クランクアームに沿う位置となります。
こちらはシマノのマニュアルより抜粋

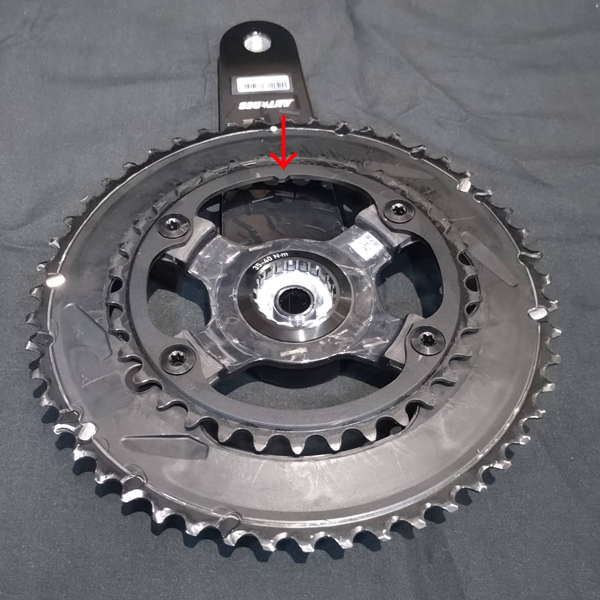

②インナーチェーンリング
突起部をクランクアームの位置に合わせて取り付けます。
表裏が分かりにくいため、チェーンリングボルトが収まる溝の有無を確認してください。
チェーンリングボルトをはめる溝がない場合、向きが逆です。
こちらはシマノのマニュアルより抜粋
③チェーンリングボルトの締付
- 写真の R8100 チェーンリングボルトは、T30 トルクスレンチを使用し、12N・mで締め付けます。
- チェーンリングボルトの締付トルクは、ブランド・モデルごとに異なるため、必ず各メーカーの取扱説明書に従ってください。

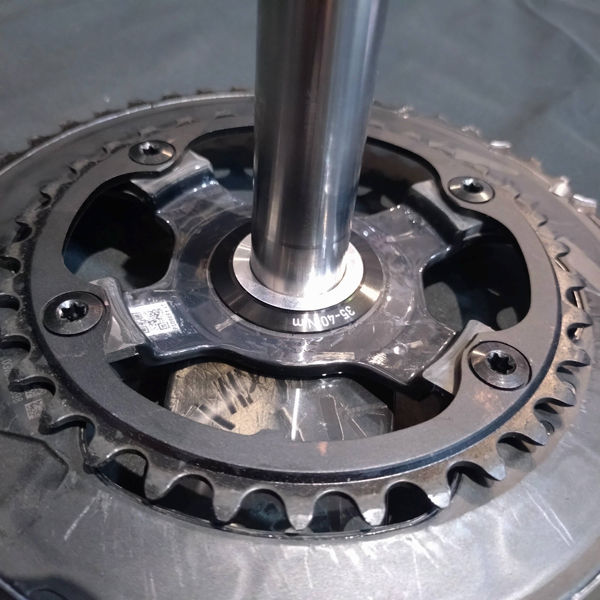

シャフトの装着

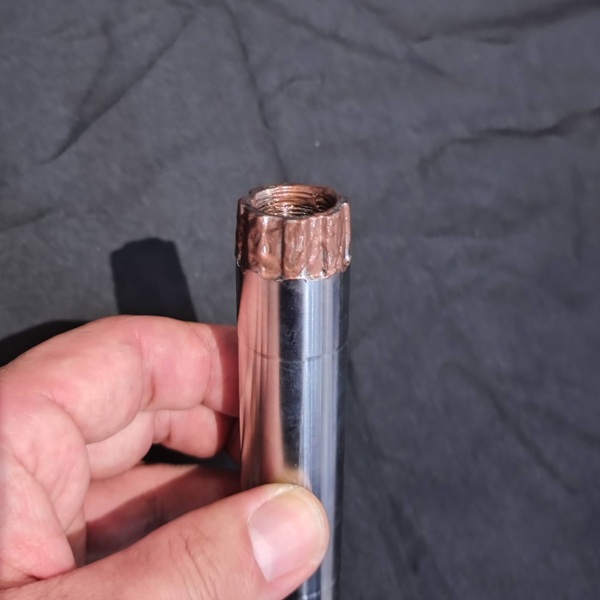

①焼き付き防止のため、シャフトの勘合部およびねじ部に焼付き防止剤を塗布します。

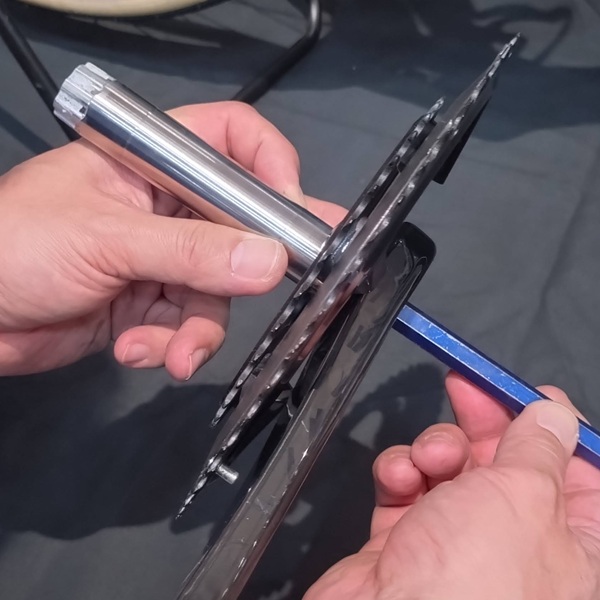

②シャフトを勘合部分に当て10mmの六角レンチでボルトを軽い力で締める。
※本締めは車体に取り付けた後に行います

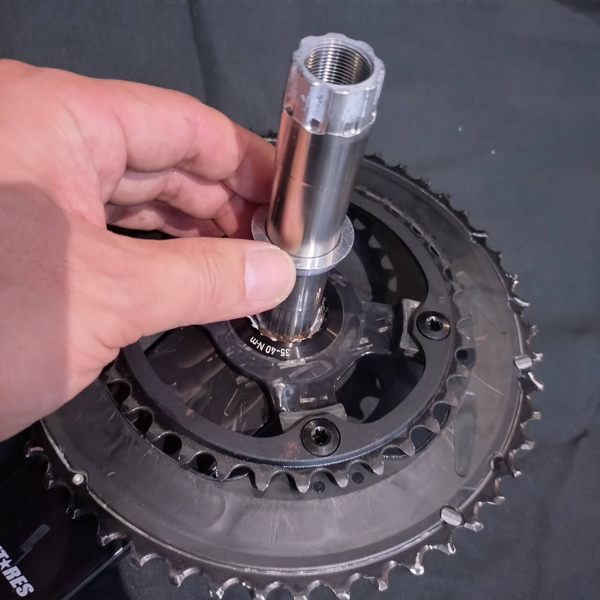

③ドライブ側スペーサーをシャフトに取り付けます。
※向きに注意しながら、スペーサーを一番奥まで挿入してください。
クランクを車体に取付

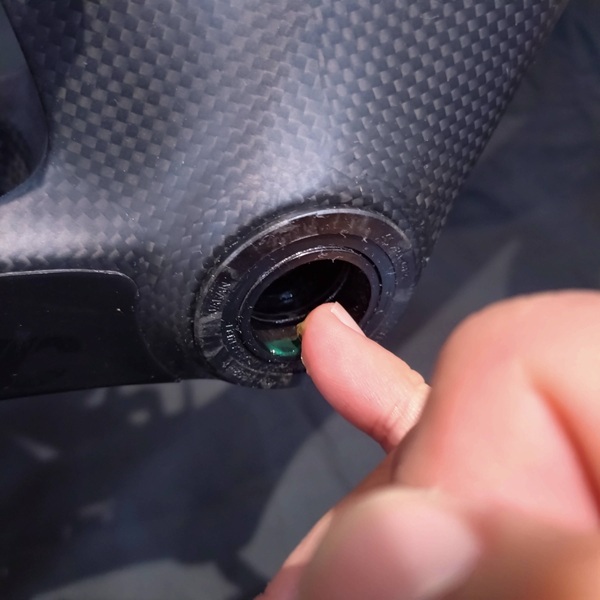

①シャフト全体にプレミアムグリスを薄く塗布し、BB に挿入します。
既に使用している車体の場合は、事前に汚れや古いグリスを完全に除去してください。
※チェーンを外して作業することをお勧めします。

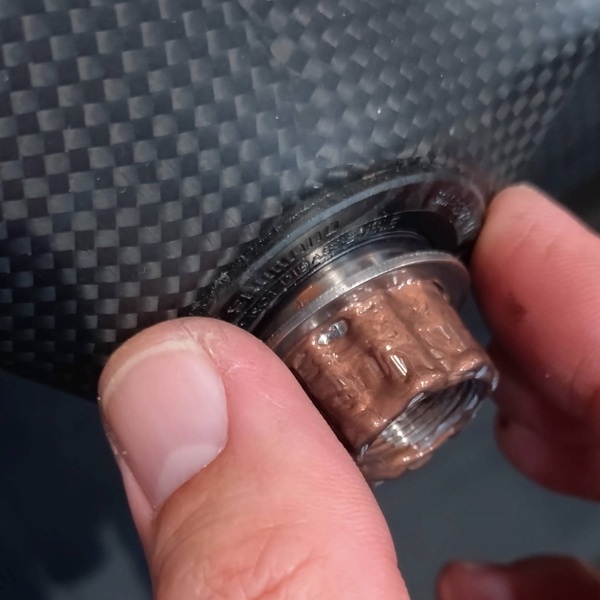

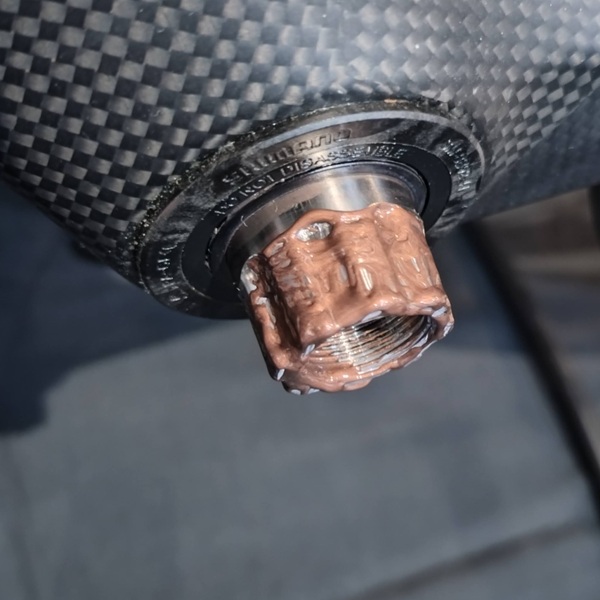

②反ギア側のシャフト勘合部およびボルトに、焼付き防止剤を塗布します。
③調整用スペーサー（初期値 1mm）を反ギア側シャフトに取り付けます。
※車体形状に応じて厚みを調整してください。

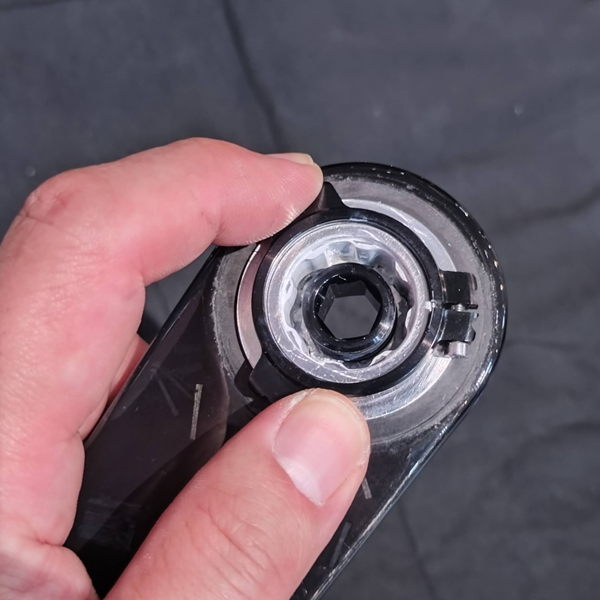

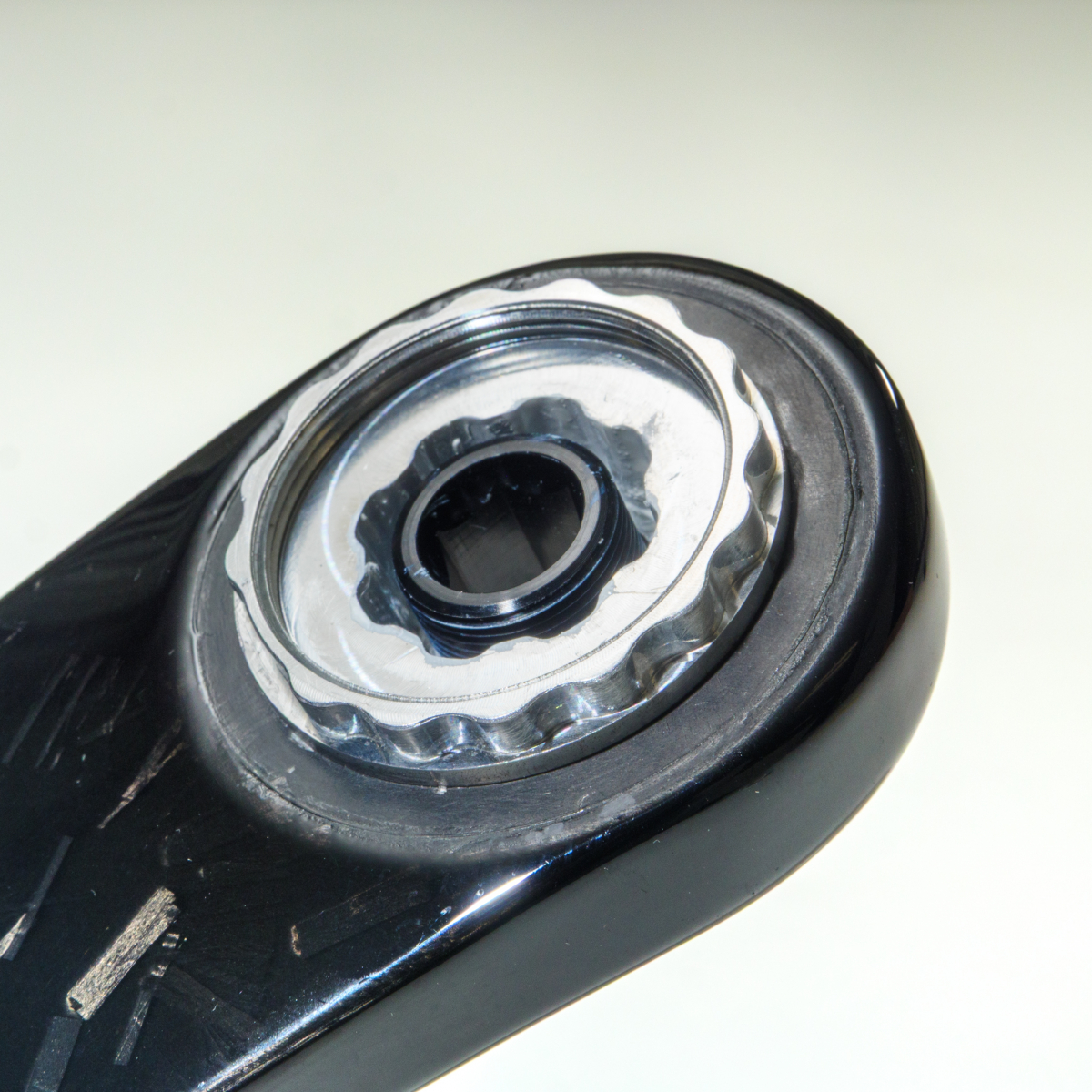

④2mm 六角レンチで一度緩めた後、ベアリング調整リングを手で一番奥まで締め込みます。
⑤10mm 六角レンチでクランクシャフトを締め付けます。
本締め
- クランクポルト左右両側とも必ずトルクレンチを使用し、45～50N・mで本締めしてください。
- 最初に取り付けたドライブ側も忘れずに本締めを行ってください。

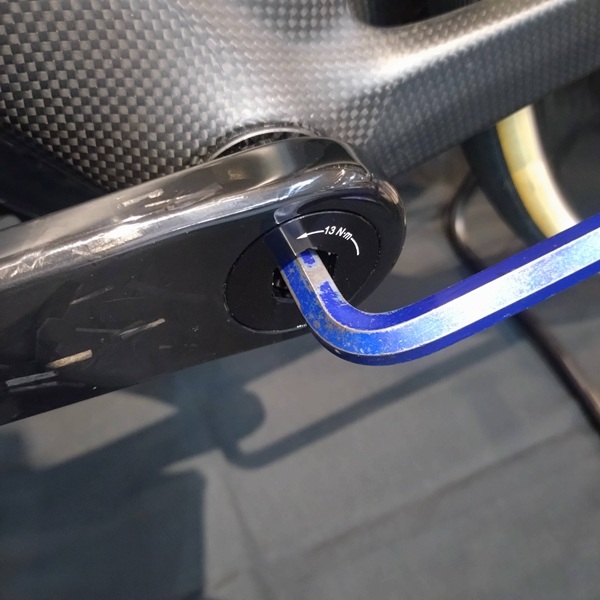

- ※クランクボルト手前に表記されている 13N・m は、クランクボルトキャップの締付トルクです。混同しないよう注意してください。このボルトは触る必要ありません。
※BB幅に関して
一般的にBB 取り付け後の幅はおおよそ 90～91mmで設計されています。
本製品の最大値は92mmまでです。
※スペーサー取り付け位置に関して
本製品は多くのフレームとBB規格で接触しない設計としていますので、干渉しないことを前提とした場合、非駆動側への装着を推奨いたします。
非駆動側に装着する場合の現象：
チェーンラインの数値がより正確になります。
駆動側に装着する場合の現象：
特殊な形状でフレームとの干渉が発生場合の対応となりますが、チェーンラインが外側に出るため、変速調整がシビアとなる可能性があります。

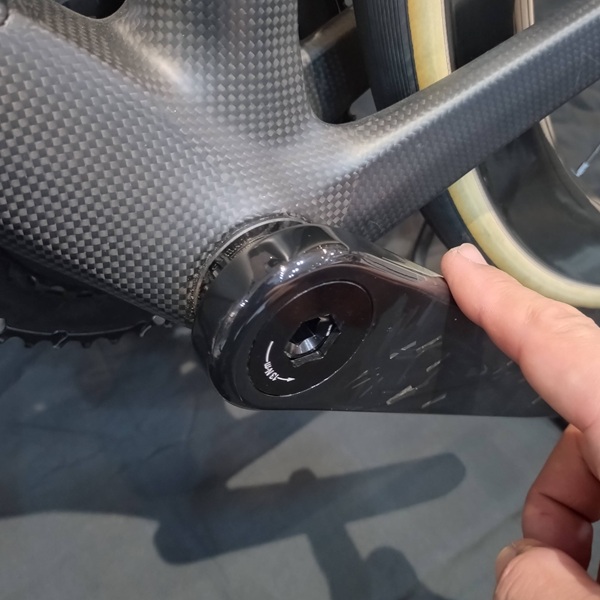

ベアリング圧力調整

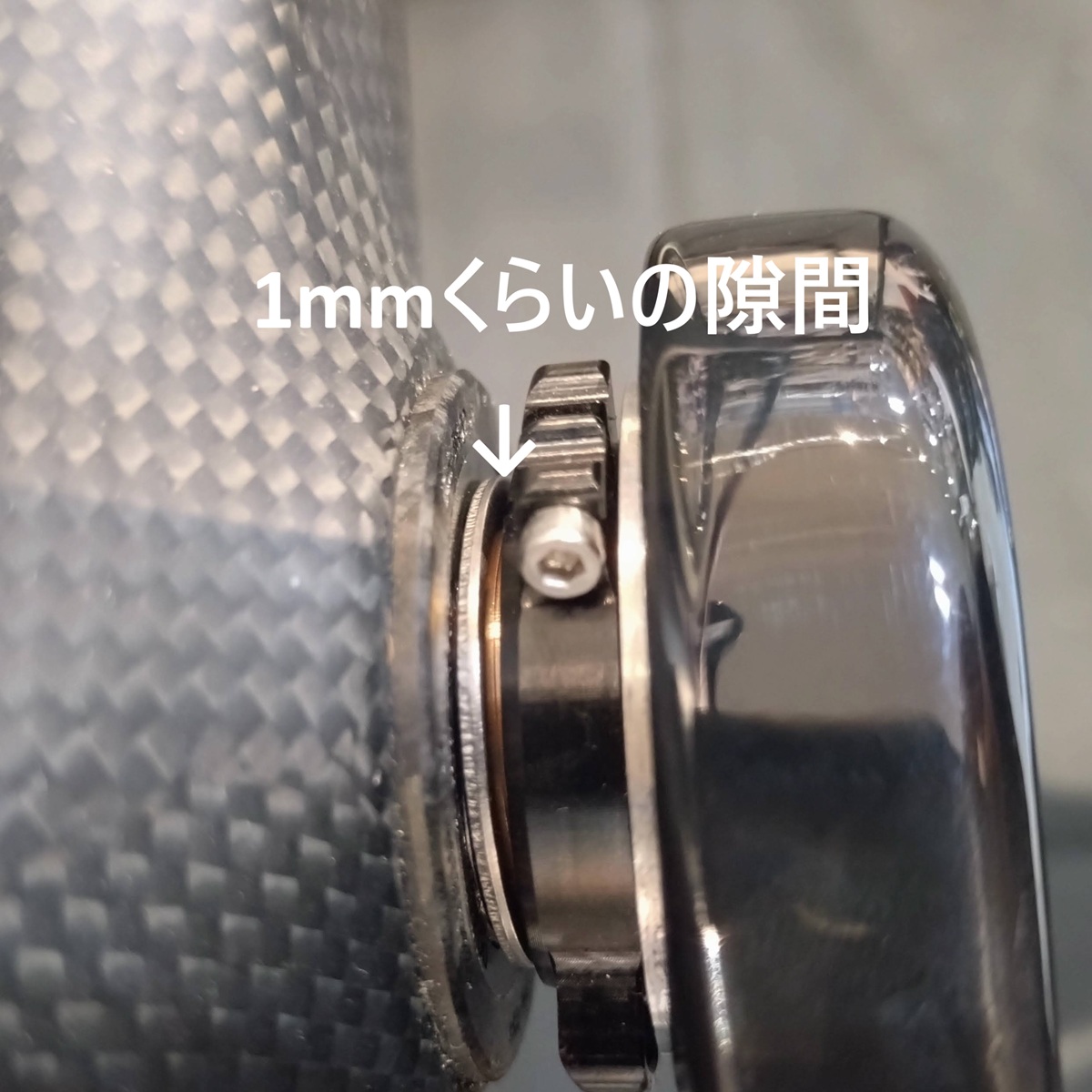

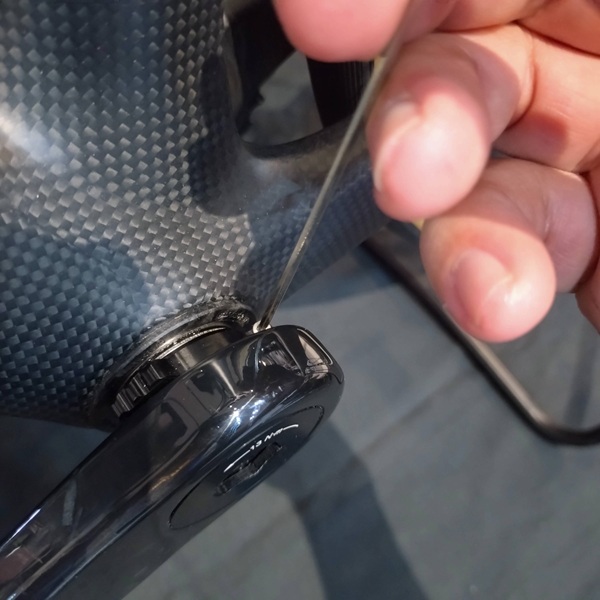

①約 1mm の隙間ができるよう、調整スペーサーの厚みを調整します
（この時点では隙間分のガタがあります）。

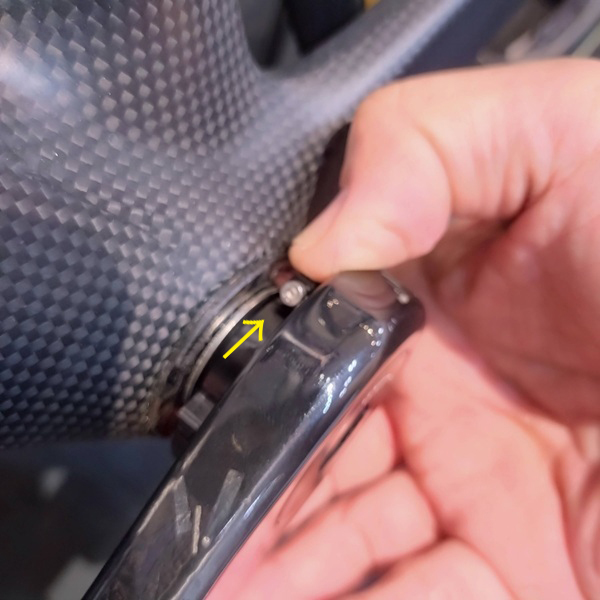

②ベアリング圧力調整リングの小ねじを、2mm 六角レンチで緩めます。
③反チェーンリング側（車体側）に向かって、時計回りにゆっくり回し、BB シェルとクランクの隙間がなくなる位置まで調整します。
④クランクアームを前後左右に力を加えて揺らして、クランクセットに遊びがないか確認してください。回転の滑らかさと軸のガタを確認しながら、最適な位置を探してください。
⑤回転の滑らかさと軸のガタを確認しながら、最適な位置を探してください。
⑥調整後、2mm 六角レンチで、調整リングが動かなくなる程度に固定します。
※ねじが細いため、締めすぎると破損する恐れがあります。
ペダル取付
ペダルワッシャーを取り付けてからペダルを取り付けます。
焼付き防止剤をネジ部に使用してください。
トルクは35～55Nmとなります。ペダル側のトルク値を確認してください。
フロント変速調整
フロントのチェーンリングの位置が元のクランクの位置と変わっている可能性があるので再調整します。
最後に（重要）
本製品はカスタム部品です。使用中は、定期的な点検およびメンテナンスを必ず実施してください。
使用者は、自身の自転車および各部品について、定期的に点検を行うか、プロフェッショナルメカニックにより、メンテナンスまたは交換の必要性について判断を受けてください。
使用前には、すべての部品に損傷や摩耗がないことを必ず確認してください。
また、すべてのボルトおよび固定部品が確実に締結されているかを定期的に点検し、規定トルク値で締め付けられていることを確認してください。
してください。
全てのボルトや金具がしっかり締め付けられていることを 定期的に点検してください。全てのボルトや金具が規定トルク値で締め付けられていることを確認してください。
【ANTARES SL CARBON CRANK TI-24 概要】
商品名 ： ANTARES SL CARBON CRANK TI-24
素材：カーボン（T700／T800／T1000）
スピンドル：チタニウム（φ24mm）インナーテーパー BB幅最大92mm
クランク長：9種類
150mm
155mm
160mm
162.5mm
165mm
167.5mm
170mm
172.5mm
175mm
平均重量 ： 330g（スパイダー含まず）
※スパイダー取り付け形状：EASTON CINCH互換規格
製造保証期間 1年間
カーボンスパイダーセット仕様 77,000円（税込）
オフセット7.2mm44.5mm
PCD110mm 4BOLT シマノクランク取付に準じたチェーンリング推奨
クランク平均重量330ｇ+スパイダー平均重量30ｇ＝合計平均重量360ｇ
製造保証期間 1年間
SIGEYIパワーメーター「AXOーSL4」セット仕様 129,800円（税込）
オフセット7.1mm 44.6mm
PCD110mm 4BOLT シマノクランク取付に準じたチェーンリング推奨
クランク平均重量330ｇ+スパイダー平均重量80ｇ＝合計平均重量410ｇ
データ測定 パワー、ケイデンス、L/Rバランス、ペダルスムーズネス
精度 ±1.0%
パワー範囲 0~2000W
ケイデンス範囲 30~220rpm
使用温度 -20~50°C
防水防塵性能 IP67
ゼロリセット 自動 補正
リアルタイム温度補正
バッテリーライフ 300時間
バッテリータイプ 充電式バッテリー 充電タイプ 専用マグネット式ケーブル 接続方式
ANT+、Bluetooth 4.0
アップデート SIGEYI APP経由
製造保証期間 2年間
SIGEYIパワーメーターシマノR92系チェーンリング用アダプター
SIGEYIパワーメーターシマノR81系チェーンリング用アダプター
発売予定日 ： 2026年2月下旬頃予定 ワイズロードオンラインにて2026年1月23日予約開始 ※日程は前後する可能性がございます。
